Jak sprawdzić czy wiązka przewodów ciągnika jest kompatybilna z moim ciągnikiem?

Jeśli chodzi o konserwację i modernizację ciągnika, kluczowe znaczenie ma zapewnienie kompatybilności wiązki przewodów. Jako wiodący dostawca wiązek przewodów do ciągników spotkałem wielu klientów, którzy nie byli pewni, jak sprawdzić kompatybilność wiązki przewodów z ich ciągnikami. W tym poście na blogu podzielę się kilkoma niezbędnymi wskazówkami i wskazówkami, które pomogą Ci dokonać właściwego wyboru.

Zrozumienie wymagań ciągnika

Zanim zaczniesz szukać wiązki przewodów, ważne jest, aby dobrze zrozumieć specyficzne wymagania swojego ciągnika. Różne ciągniki mają różne układy elektryczne i wiązka przewodów musi być kompatybilna z tymi układami. Oto kilka kluczowych czynników, które należy wziąć pod uwagę:

Model i rok ciągnika

Model i rok ciągnika odgrywają znaczącą rolę w określeniu kompatybilności wiązki przewodów. Nowsze modele ciągników często mają bardziej zaawansowane układy elektryczne, które mogą wymagać innego rodzaju wiązek przewodów w porównaniu do starszych modeli. Na przykład nowoczesny ciągnik ze skomputeryzowanym systemem sterowania będzie potrzebował wiązki przewodów, która będzie w stanie wspierać komunikację pomiędzy różnymi komponentami. Informacje o modelu i roku produkcji można zazwyczaj znaleźć na tabliczce identyfikacyjnej ciągnika, która zwykle znajduje się na desce rozdzielczej lub w pobliżu silnika.

Specyfikacje układu elektrycznego

Niezbędne jest zrozumienie specyfikacji układu elektrycznego ciągnika. Obejmuje to napięcie, natężenie prądu i liczbę obwodów. Napięcie układu elektrycznego wynosi zwykle 12 lub 24 wolty, a wiązkę przewodów należy zaprojektować tak, aby wytrzymała określone napięcie. Wartość znamionowa amperażu wskazuje ilość prądu elektrycznego, jaki może bezpiecznie przenieść wiązka przewodów. Możesz zapoznać się z instrukcją obsługi traktora lub skonsultować się z profesjonalnym mechanikiem, aby uzyskać dokładne dane techniczne układu elektrycznego.

Typy złączy

Kolejnym ważnym czynnikiem są typy złączy stosowanych w układzie elektrycznym ciągnika. Różne ciągniki mogą wykorzystywać różne typy złączy, takie jak złącza Deutsch, złącza AMP lub złącza Weather Pack. Wybrana wiązka przewodów musi mieć te same typy złączy co ciągnik, aby zapewnić odpowiednie dopasowanie i niezawodne połączenie. Możesz wizualnie sprawdzić istniejące złącza w ciągniku lub zapoznać się ze schematem połączeń, aby zidentyfikować typy złączy.

Sprawdzanie specyfikacji wiązki przewodów

Kiedy już dobrze zrozumiesz wymagania swojego ciągnika, możesz rozpocząć sprawdzanie specyfikacji wiązki przewodów. Oto kilka ważnych aspektów, na które należy zwrócić uwagę:

Zgodność z modelem ciągnika i rokiem

Wiązkę przewodów należy zaprojektować specjalnie dla modelu i roku ciągnika. Większość renomowanych dostawców poda w opisach produktów kompatybilne modele ciągników i roczniki. Pamiętaj, aby dokładnie sprawdzić te informacje, aby zapewnić idealne dopasowanie. Na przykład, jeśli masz ciągnik John Deere z 2015 r., poszukaj wiązki przewodów oznaczonej jako kompatybilna z ciągnikami John Deere z tego roku.

Zgodność układu elektrycznego

Wiązka przewodów powinna wytrzymać napięcie i natężenie prądu w układzie elektrycznym ciągnika. Sprawdź specyfikację produktu, aby sprawdzić, czy wiązka przewodów ma odpowiednie napięcie i natężenie prądu. Dodatkowo upewnij się, że ilość obwodów w wiązce odpowiada wymaganiom Twojego ciągnika. Niektóre wiązki przewodów mogą być wyposażone w dodatkowe obwody na potrzeby przyszłych modernizacji lub akcesoriów, co może być wielką zaletą.

Kompatybilność złącza

Jak wspomniano wcześniej, typy złączy w wiązce przewodów muszą odpowiadać typom złączy w Twoim ciągniku. Sprawdź opis produktu lub schemat połączeń dostarczony przez dostawcę, aby potwierdzić kompatybilność złącza. Jeśli to możliwe, porównaj złącza w wiązce przewodów ze złączami w ciągniku, aby zapewnić właściwe dopasowanie.

Kontrola fizyczna wiązki przewodów

Oprócz sprawdzenia specyfikacji dobrym pomysłem jest również przeprowadzenie fizycznej kontroli wiązki przewodów. Oto kilka rzeczy, których warto szukać:

Wskaźnik drutu

Grubość drutu odnosi się do grubości przewodów w wiązce przewodów. Grubsze przewody mogą przenosić większy prąd elektryczny i są ogólnie trwalsze. Sprawdź przekrój przewodu wiązki przewodów, aby upewnić się, że jest ona odpowiednia dla układu elektrycznego Twojego ciągnika. Możesz zapoznać się ze specyfikacjami wiązek przewodów lub skonsultować się ze specjalistą, aby określić odpowiednią grubość drutu.

Jakość izolacji

Izolacja przewodów w wiązce przewodów jest ważna, aby zapobiec zwarciom elektrycznym i zapewnić bezpieczeństwo układu elektrycznego. Szukaj wiązek przewodów z wysokiej jakości izolacją odporną na ciepło, wilgoć i chemikalia. Sprawdź izolację pod kątem oznak uszkodzeń, takich jak pęknięcia lub przecięcia.

Jakość budowy

Ogólna jakość wykonania wiązki przewodów jest również ważnym czynnikiem. Sprawdź złącza pod kątem dobrego osadzenia i upewnij się, że są odpowiednio zamocowane. Poszukaj śladów poluzowanych przewodów lub złego lutowania. Dobrze zbudowana wiązka przewodów będzie bardziej niezawodna i wytrzyma dłużej.

Korzystanie ze schematu połączeń

Schemat okablowania jest cennym narzędziem, które może pomóc w określeniu kompatybilności wiązki przewodów z ciągnikiem. Zapewnia wizualną reprezentację układu elektrycznego i pokazuje, w jaki sposób różne komponenty są połączone. Schemat połączeń elektrycznych dla swojego ciągnika można znaleźć na stronie internetowej producenta lub w instrukcji obsługi.

Porównując wiązkę przewodów ze schematem połączeń, należy zwrócić uwagę na następujące kwestie:

Układ obwodu

Upewnij się, że układ obwodów wiązki przewodów jest zgodny z układem obwodów na schemacie połączeń. Obejmuje to liczbę i lokalizację obwodów, a także połączenia między różnymi komponentami.

Kodowanie kolorami

Większość wiązek przewodów wykorzystuje kodowanie kolorami w celu identyfikacji różnych przewodów. Sprawdź kodowanie kolorami wiązki przewodów zgodnie ze schematem połączeń, aby upewnić się, że przewody są podłączone prawidłowo.

Testowanie wiązki przewodów

Przed zamontowaniem wiązki przewodów warto ją przetestować, aby upewnić się, że działa prawidłowo. Możesz użyć multimetru, aby sprawdzić ciągłość przewodów i sprawdzić, czy nie ma zwarć elektrycznych. Oto jak możesz to zrobić:

Testowanie ciągłości

Ustaw multimetr na ustawienie ciągłości i dotknij sondami końcówek każdego przewodu w wiązce przewodów. Jeśli multimetr wydaje sygnał dźwiękowy lub pokazuje niski odczyt rezystancji, oznacza to, że przewód jest ciągły i nie ma przerw w obwodzie.

Testowanie zwarciowe

Aby sprawdzić, czy nie ma zwarć elektrycznych, ustaw multimetr na ustawienie rezystancji i przyłóż sondy do różnych przewodów w wiązce przewodów. Jeżeli multimetr wskazuje niski odczyt rezystancji pomiędzy dwoma przewodami, które nie powinny być połączone, oznacza to, że w wiązce przewodów wystąpiło zwarcie.

Wniosek

Sprawdzenie kompatybilności wiązki przewodów ciągnika z posiadanym ciągnikiem to kluczowy krok zapewniający prawidłowe działanie instalacji elektrycznej. Rozumiejąc wymagania ciągnika, sprawdzając specyfikacje wiązek przewodów, przeprowadzając kontrolę fizyczną, korzystając ze schematu okablowania i testując wiązkę przewodów, możesz podjąć świadomą decyzję i wybrać odpowiednią wiązkę przewodów dla swojego ciągnika.

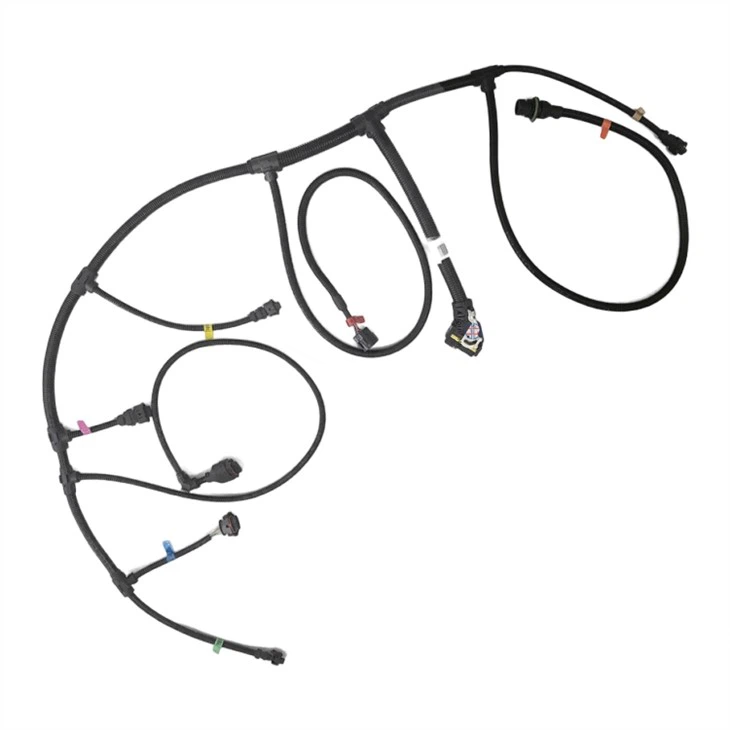

Jeśli nadal nie masz pewności, która wiązka przewodów jest kompatybilna z Twoim ciągnikiem, nie wahaj się z nami skontaktować. Jako zaufany [dostawca wiązek przewodów do ciągników] dysponujemy zespołem ekspertów, którzy mogą zapewnić spersonalizowane porady i wskazówki. W naszej ofercie znajdziesz szeroką gamę wysokiej jakości wiązek elektrycznych m.inWytrzymała uprząż użytkowa, który został zaprojektowany, aby sprostać wymagającym potrzebom ciągników.

Niezależnie od tego, czy chcesz wymienić uszkodzoną wiązkę przewodów, czy zmodernizować instalację elektryczną swojego ciągnika, jesteśmy tutaj, aby Ci pomóc. Skontaktuj się z nami już dziś, aby omówić swoje wymagania i rozpocząć proces zakupowy. Nie możemy się doczekać współpracy z Tobą!
